Фабрички директен сплит кран клима уред

Видови на климатизери со сплит кран?

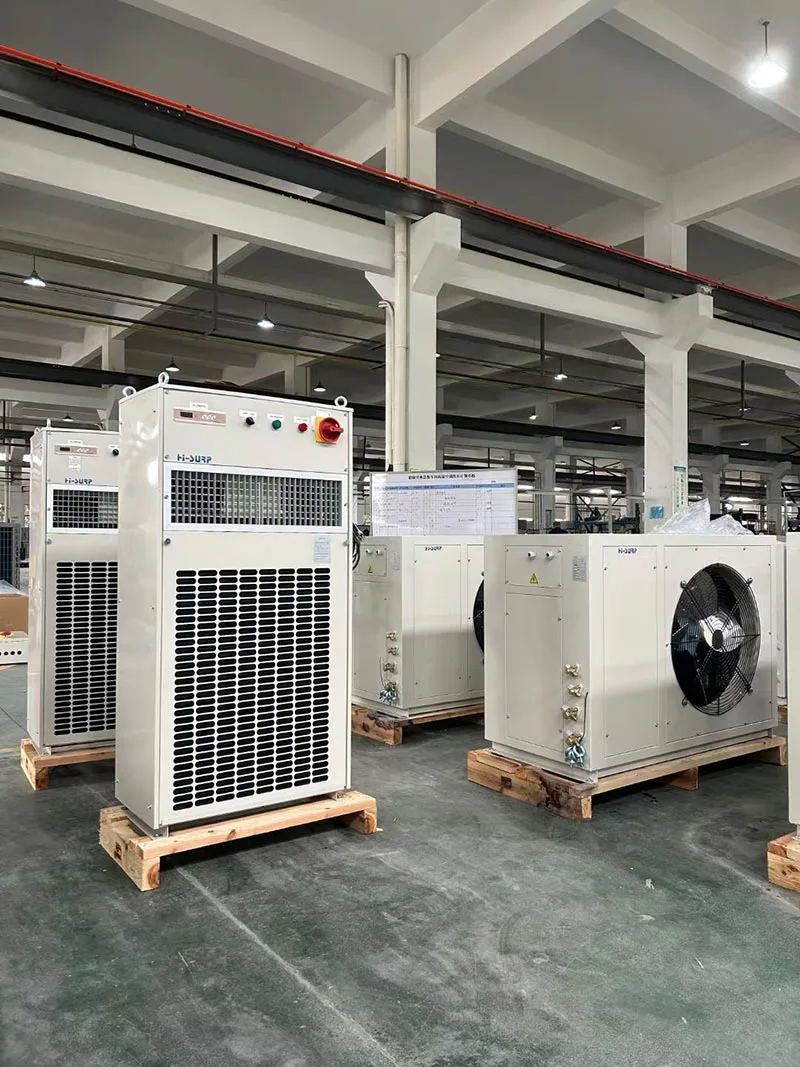

Постојат три типа HISURP сплит кран климатизери:

За клима уреди со кран со поделен под,HISURPима Б серија, погодна за кабини каде има доволно простор.

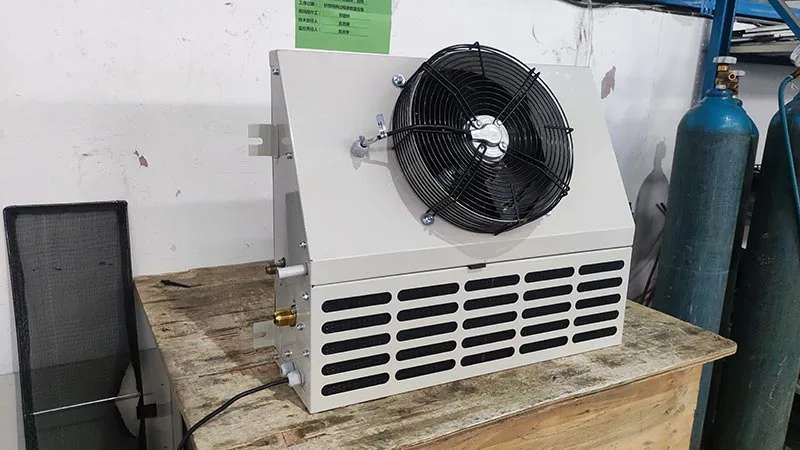

За климатизери со дигалка на ѕид, HISURP има серии BD/BG, слични по изглед, со искосена површина и компактна големина. Посебно внимание е потребно за инсталација на BG/BD (поради различните положби на садовите за капнување; испарувањето на разладното средство може да предизвика кондензација).

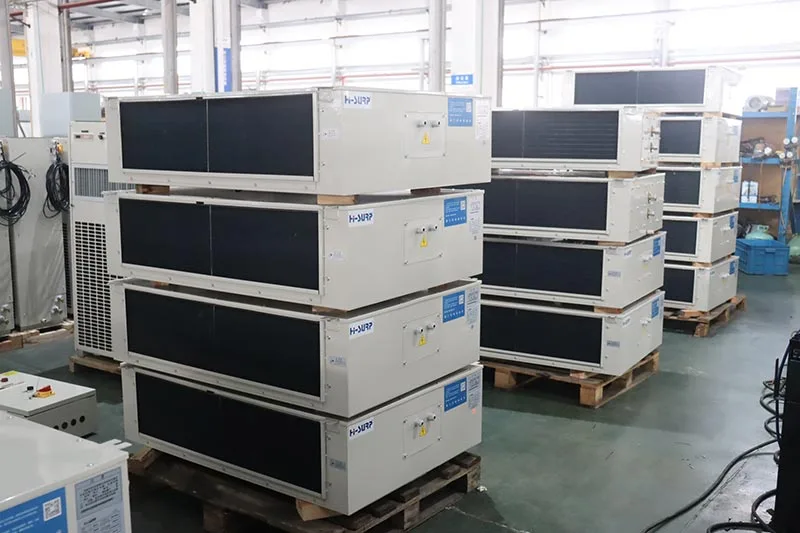

За климатизери со дигалка со поделен таван, HISURP има серија BX, која обично се поставува во центарот на таванот, со излез за воздух на дното и повратен воздух на предната и задната страна.

Преглед на климатизери HISURP сплит кран

Капацитет за ладење: 4~24 kW

Капацитет за греење: 3~10 kW

Ладилно средство: R134a, R142b, R227ea, R515B, R236fa

Напојување: AC380/400/440-3PH-50Hz/60Hz

Работна состојба на ладење: амбиентална температура на DB: 45°C; DB/WB во затворен простор се 30/24°C

Бакарни цевки: потребни

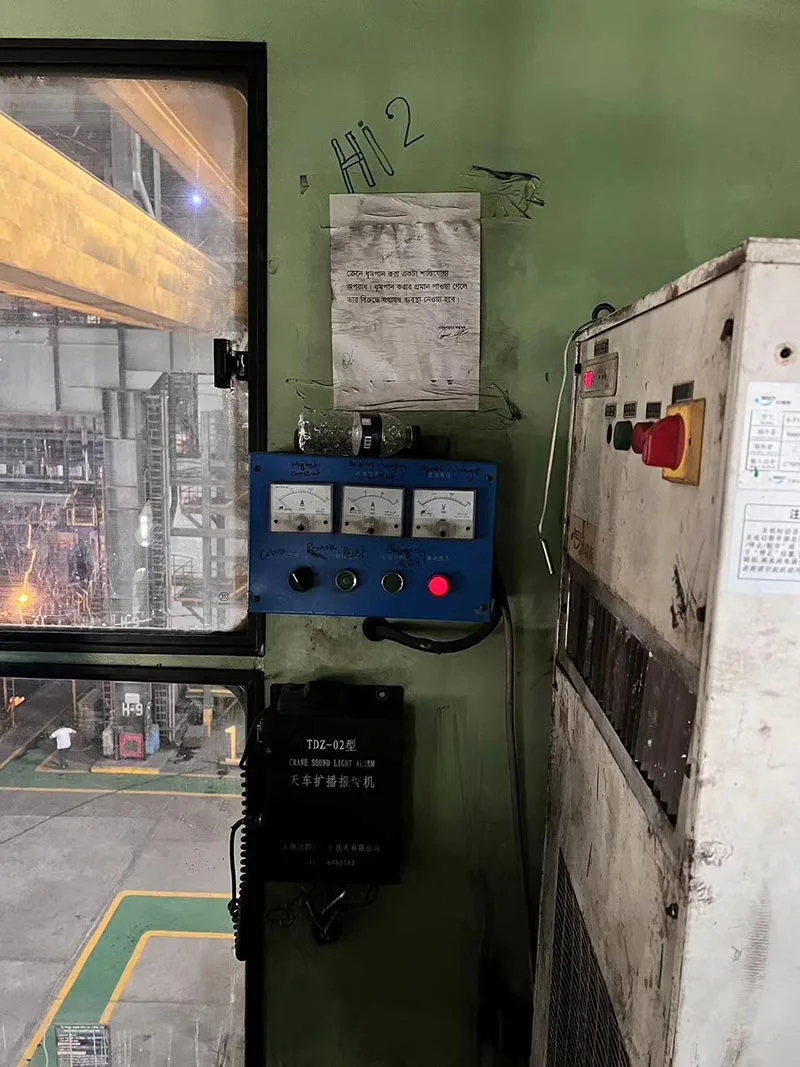

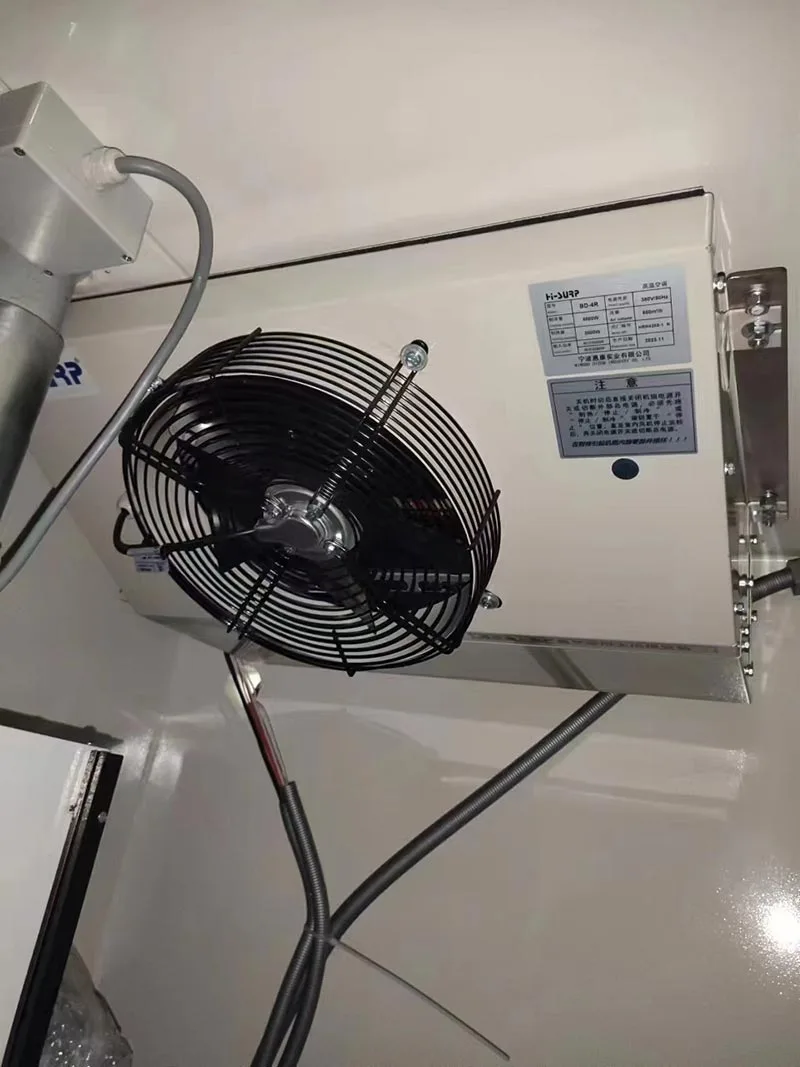

Како да инсталирате климатизери HISURP сплит кран?

A.  Потврдете дали положбата за инсталација го олеснува поврзувањето на бакарните цевки и електричните жици;

Б.  Обезбедете плошност, хоризонталност и доволна цврстина на основата и поврзете ја надворешната единица со стапалата за монтирање со завртки, навртки и пружини од 4-M12;

В.  Внатрешната единица лесно се превртува бидејќи е висока и тенка, па затоа мора безбедно да се поврзе со задниот панел од кабината на возачот преку интегрираното место за монтирање на единицата;

D.  Уредот не треба да се монтира на место изложено на пад на вода или може да предизвика електричен удар или истекување;

Д.  Проверете дали се затворени интерфејсите пред да ги инсталирате цевките за ладење и држете го задниот интерфејс затворен за време на вметнувањето на цевките и да нема прашина или вода во цевките;

F.  Внатрешните и надворешните единици се поврзани со затворачки вентили со приклучоци за бакарни цевки со средство за ладење со соодветна димензија Φ1/2" за вод за течност и Φ3/4" за гасоводот. Стандардната должина е 5 m. Ако мора да биде издолжен, корисникот мора да даде посебно известување при поставување на нарачката;

G.  Бакарните цевки мора да бидат исклучително внимателно поврзани со свиоците во случај да се згмечат. За оваа операција се препорачува апарат за свиткување на цевки. Радиусот на свиткување е (R) ≥70mm. Свиткувањето не треба да се повторува во случај цевките да се испукани или скршени;

H.  Внатрешните и надворешните навртувачки врски на двата краја на цевките мора да бидат сигурни и цврсти (зашрафни). Мора да се гарантира дека заварувањето има рамен спој за заварување и дека нема истекување;

I. 25 kg/cm² азот се вбризгува во сервисниот вентил со низок притисок, а сапунската вода рамномерно се нанесува на приклучоците или шевовите за заварување на бакарните цевки за откривање на истекување. Ако не излезе азот од сервисниот вентил со низок притисок, ќе се започне со вакуумско пумпање. Доколку се открие некое истекување, тоа мора да се елиминира по ослободувањето на азот и потоа повторно да се изврши детекција на истекување;

Ј.  Доколку не е поставен водена заптивка во внатрешноста на единицата, заптивката за вода треба да се постави на излезот од внатрешната единица за непречено испуштање на кондензирана вода. Одводните цевки мора да се монтираат на место пониско од садот за вода на единицата;

K.  Сите жици и кабли мора да се поврзат правилно и безбедно според шематскиот дијаграм на жици што се испорачува заедно со единицата и дефинитивно е забрането каблите да се гребат или стискаат со притискање на линиската плоча итн.

L. Линиите за напојување се вметнуваат преку влезот на напојувањето и контролната линија како што е прикажано на цртежот на контурите, а потоа се поврзуваат со терминалите „L1, L2, L3“ и PE. Другите линии треба да се постават во иста насока како и линијата за напојување, како што е наведено во дијаграмот на колото. Сите кабли мора да бидат облечени со метално црево кога минуваат низ отворите за насочување и цврсто врзани со ленти.

M.  Бакарните проводници со соодветни дијаметри се избираат според следнава табела за електрични инсталации за климатизерот и се поврзуваат во согласност со дијаграмот на колото испорачан заедно со единицата.

Електрични жици на клима уред

N.  Откако ќе се поврзат цевките, жиците и цевките за одводнување, се користат ленти за врзување бакарни цевки, жици и одводни цевки на растојание од 200mm-300mm. Приклучните цевки мора да се осигураат дека имаат добра топлинска изолација, бидејќи високата температура на изложените бакарни цевки може да ги оштети поврзувачките жици и одводните цевки.

О.  Електричниот капак и решетката за довод на воздух на внатрешната единица мора да бидат добро поставени. Панелот на надворешната единица е поставен назад. Единицата се електрифицира и се става на тест за ладење (за 20-30 мин). Доколку дојде до некакви вибрации, истекување или абнормален дефект итн., мора веднаш да се реши. Покрај тоа, корисникот мора да го научи како да користи клима уред.

P.  Доколку уредот е опремен со заштитници за дефекти и антифазни, потребно е да се провери дали напојувањето е правилно поврзано во согласност со релевантните локални прописи (на пр. Национален електричен код). Напонот треба да биде не повеќе од ± 15% од номиналниот напон;

П.  Ако местото каде што е монтиран уредот е изложен на сериозно зрачење од извори на висока температура, од корисникот се бара да постави прегради помеѓу изворите и единицата.

Приспособување на клима уредите HISURP сплит кран

*Антикорозија

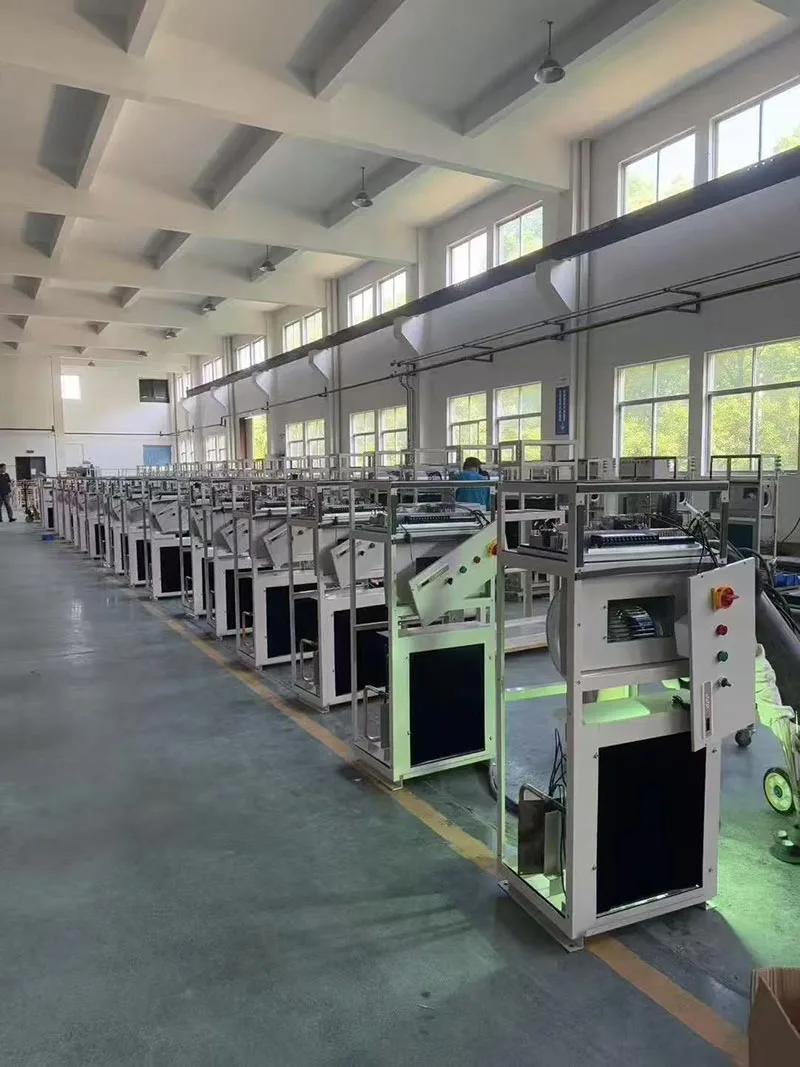

Опциите за заштита од корозија со разменувач на топлина вклучуваат: боење; електрофореза;  нано-електрофореза; алуминиумски перки од бакарна цевка. Сликата подолу покажува шематски дијаграм на електрофореза.

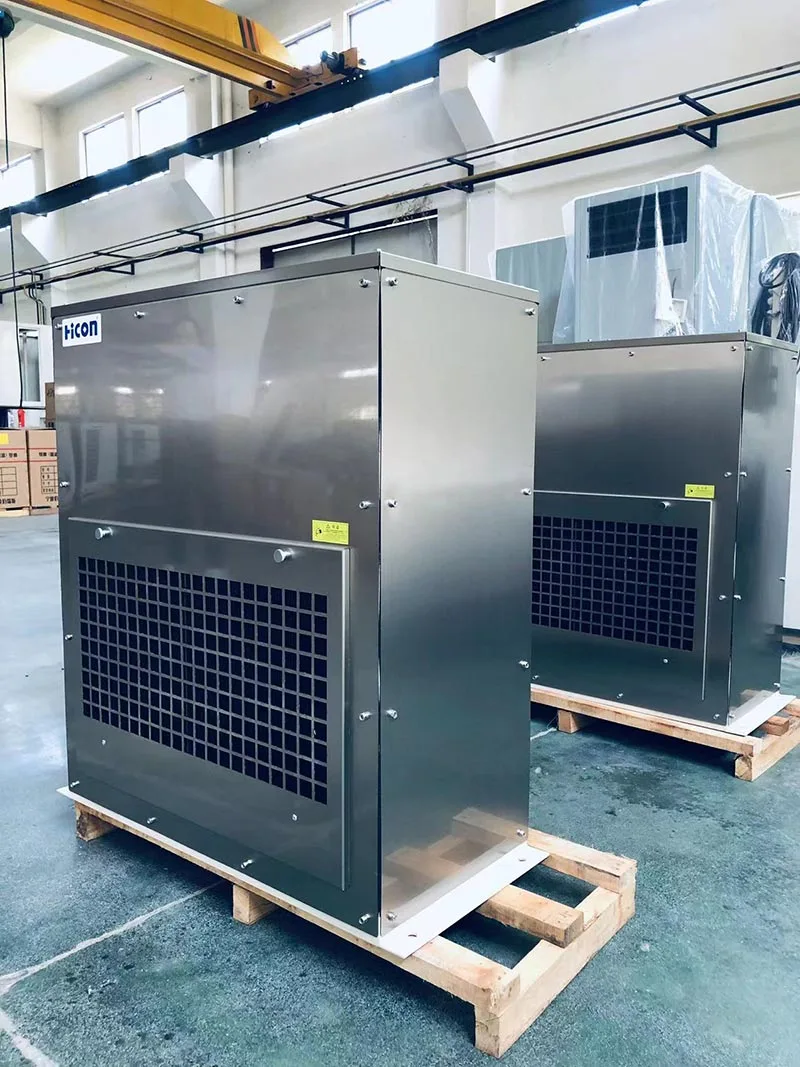

Опциите за заштита од корозија на лим вклучуваат: боење (стандард C3); Електрофореза на поцинкуван лим + боење; и нерѓосувачки челик. Сликата подолу покажува шематски дијаграм од нерѓосувачки челик.

* Доказ за експлозија

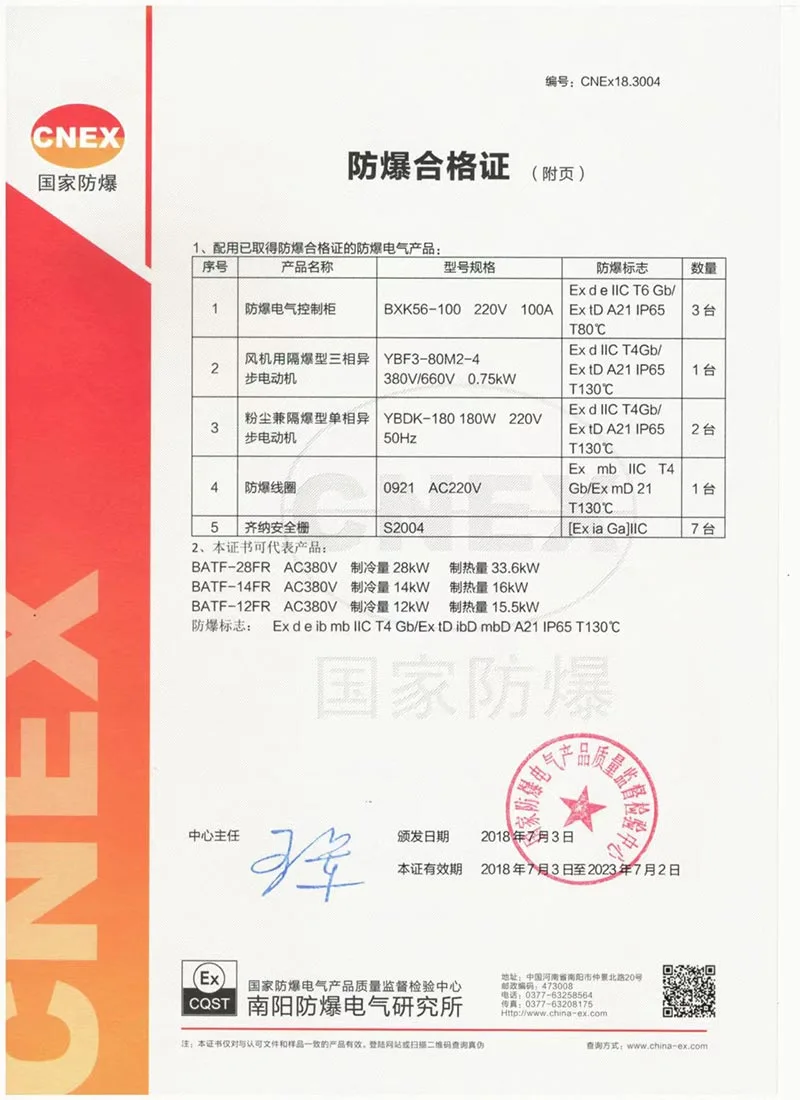

Клима уредите HISURP сплит кран имаат CNEX сертификат.

BT4 е првенствено погоден за опасни гасови во зона 2, со максимална температура на површината што не надминува 135°C (почесто се користи).

CT4 е погоден и за опасни гасови во Зона 1 и Зона 2, исто така со максимална температура на површината што не надминува 135°C.

И HISURP може едно од нив.
